Plisado de materiales multicapa: Cómo manejar capas de densidad gradual Introducción
Con el avance de la tecnología de filtración, se espera que los cartuchos de filtro industriales ofrezcan mayor eficiencia, mayor capacidad de retención de suciedad, menor caída de presión y una vida útil más prolongada. Para satisfacer estas exigentes necesidades, los fabricantes utilizan cada vez más medios filtrantes multicapa con estructuras de densidad gradual en lugar de los materiales monocapa tradicionales.
Los medios filtrantes de densidad gradual constan de múltiples capas con estructuras de poros cada vez más finas. Las capas exteriores capturan las partículas más grandes, mientras que las interiores eliminan los contaminantes cada vez más pequeños. Este mecanismo de filtración por etapas maximiza la retención de contaminantes, reduce la pérdida de presión y prolonga significativamente la vida útil del cartucho filtrante.
Sin embargo, la fabricación de cartuchos filtrantes con medios multicapa presenta desafíos únicos. Los diferentes materiales suelen tener distintos espesores, rigidez, elasticidad y propiedades térmicas. Sin una tecnología de plisado y un control de procesos adecuados, los fabricantes pueden experimentar distorsión de los pliegues, separación del medio filtrante, espaciado inconsistente entre pliegues o una reducción en el rendimiento de filtración.
Este artículo explora los desafíos del plisado de medios filtrantes de densidad gradual y explica cómo los equipos de plisado y las técnicas de producción modernas garantizan una fabricación de cartuchos de filtro uniforme y de alta calidad.
Comprensión de los medios filtrantes de densidad gradual
A diferencia de los medios filtrantes convencionales de una sola capa, los medios de densidad gradual combinan dos o más capas de filtración en una estructura compuesta. Una construcción típica incluye:
Capa exterior gruesa para capturar partículas grandes.
Capa de transición intermedia para distribuir la carga de partículas.
Capa interna de filtración fina para eliminar contaminantes microscópicos.
Capa de soporte para mantener la estabilidad estructural.
A medida que el fluido fluye a través del medio filtrante, los contaminantes se capturan progresivamente en lugar de acumularse únicamente en la superficie. Este mecanismo de filtración en profundidad aumenta la capacidad de retención de suciedad y prolonga la vida útil del filtro.
Los medios de densidad graduada se utilizan ampliamente en:
Tratamiento del agua
Prefiltración por ósmosis inversa
Procesamiento de alimentos y bebidas
Filtración farmacéutica
Fabricación de productos electrónicos
Procesamiento químico
Filtración de procesos industriales
Desafíos del plisado de materiales multicapa
Si bien los materiales con densidad gradual ofrecen un rendimiento de filtración superior, son más difíciles de procesar que los materiales de una sola capa.
Entre los desafíos comunes en la fabricación se incluyen:
Formación de pliegues desigual
Desplazamiento de capas durante el plisado
Delaminación entre capas
Esfuerzo excesivo del material
Arrugas o deformaciones
Altura de pliegue variable
Estabilidad estructural reducida
Cada capa puede reaccionar de forma diferente a las fuerzas de flexión, lo que hace que la formación precisa de los pliegues sea más compleja.
Mantener la alineación de las capas
Uno de los requisitos más importantes en el plisado multicapa es mantener una alineación perfecta entre todas las capas de filtración.
Si las capas se desplazan durante la producción, pueden surgir problemas como los siguientes:
Eficiencia de filtración reducida
Distribución de flujo inconsistente
Sellado deficiente durante la soldadura de la tapa final
Mayor riesgo de bypass
Menor resistencia mecánica
Las modernas máquinas de plisado utilizan sistemas de guiado de precisión para mantener cada capa sincronizada durante todo el proceso de plisado.
El control automático de la tensión garantiza que todos los materiales se muevan juntos a velocidades idénticas sin estirarse ni deslizarse.
Controlar la tensión del material
Los diferentes materiales de filtración presentan diferentes propiedades mecánicas.
Por ejemplo:
El polipropileno (PP) puede ser relativamente flexible.
Las capas de soporte de poliéster suelen ser más resistentes.
Los materiales de fibra de vidrio son más frágiles.
Los materiales de membrana requieren un manejo cuidadoso.
Aplicar una tensión excesiva puede dañar las delicadas capas de filtración, mientras que una tensión insuficiente puede provocar una formación de pliegues inestable.
Los equipos de plisado avanzados incorporan sistemas de control de tensión programables que ajustan continuamente la alimentación del material según las características de cada capa.
Esto permite a los fabricantes procesar materiales compuestos complejos con una excelente consistencia.

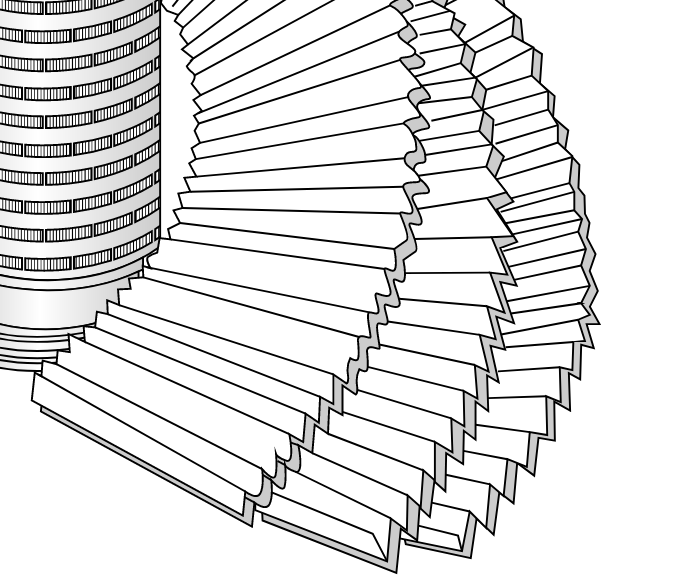

Optimización de la geometría de los pliegues
La geometría de los pliegues afecta directamente al rendimiento del cartucho.
Los pliegues bien diseñados proporcionan:
Mayor área de filtración efectiva
Distribución uniforme del fluido
Menor caída de presión
Capacidad mejorada de retención de suciedad
Mayor estabilidad mecánica

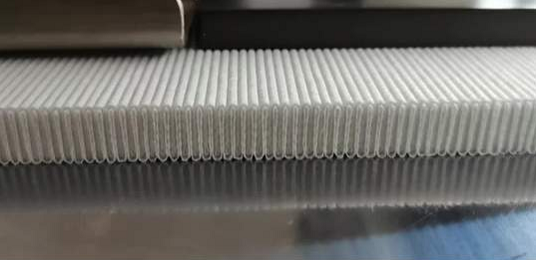

En el caso de los medios filtrantes de densidad gradual, mantener un espaciado uniforme entre los pliegues cobra aún más importancia, ya que los pliegues inconsistentes pueden provocar restricciones localizadas del flujo y una carga desigual de contaminantes.
Los sistemas de plisado accionados por servomotores proporcionan un control preciso sobre:
Altura del pliegue
Paso de pliegue
espaciado de los pliegues
Ángulo del pliegue
consistencia de plegado
Estos parámetros ayudan a maximizar tanto la eficiencia de filtración como la durabilidad del cartucho.
Selección del equipo de plisado adecuado
No todas las máquinas de plisado son adecuadas para procesar medios filtrantes multicapa.
Las modernas máquinas de plisado automático diseñadas para materiales compuestos suelen incluir:
Sistemas de alimentación controlados por servomotor
Ajuste de tensión independiente
rodillos de plisado de precisión
Alineación automática de medios
Recetas de producción programables
Monitorización de procesos en tiempo real
Estas características permiten a los fabricantes cambiar rápidamente entre diferentes estructuras de soporte manteniendo una calidad de producto constante.
Integración del plisado con los procesos posteriores
El plisado es solo la primera etapa de la producción de cartuchos de filtro.
Después del plisado, el material suele pasar por varias etapas de fabricación adicionales, entre las que se incluyen:
Corte de precisión
Soldadura de costura central
Instalación del núcleo interno
Conjunto de jaula exterior
Soldadura de tapa final
Soldadura de adaptador
Inspección de calidad
Embalaje
La correcta formación de los pliegues simplifica estas operaciones posteriores al garantizar unas dimensiones uniformes del cartucho y una alineación precisa de los componentes.
Los pliegues bien formados también mejoran la soldadura de los tapones, al crear superficies de contacto uniformes entre el material y los componentes plásticos.
Soldadura avanzada de tapas finales por infrarrojos
Tras el plegado y el ensamblaje, el elemento filtrante queda sellado permanentemente con tapas de plástico en los extremos.
Los fabricantes modernos utilizan cada vez más la tecnología de soldadura infrarroja sin contacto porque ofrece varias ventajas sobre la soldadura tradicional por placa caliente.
Los beneficios incluyen:
Calentamiento uniforme
Enlace molecular fuerte
Deformación reducida del material
Superficies de soldadura más limpias
Mayor precisión dimensional
Sellado hermético y constante
Los sistemas avanzados de calentamiento por infrarrojos, equipados con tecnología de refrigeración por agua, proporcionan una mayor estabilidad de temperatura durante la producción continua. Al evitar el sobrecalentamiento y mantener condiciones de calentamiento precisas, estos sistemas producen soldaduras fiables a la vez que protegen los materiales delicados de densidad gradual de posibles daños térmicos.
Esta combinación de plisado de precisión y tecnología de soldadura avanzada garantiza que el cartucho terminado mantenga tanto la integridad estructural como el rendimiento de filtración.
Control de calidad para cartuchos de filtro multicapa
Un control de calidad exhaustivo es esencial en la fabricación de cartuchos con soportes de densidad graduada.
Los procedimientos de inspección típicos incluyen: Inspección visual
Los operadores verifican:
Espaciado uniforme de los pliegues
Alineación de capas
Limpieza de superficies
Calidad de la soldadura
Inspección dimensional
Las mediciones confirman:
Longitud del cartucho
Diámetro
Altura del pliegue
consistencia de los pliegues
Prueba de caída de presión
Las pruebas de flujo evalúan la pérdida de presión a través del cartucho para garantizar un movimiento eficiente del fluido. Pruebas de eficiencia de filtración
Las pruebas de retención de partículas verifican que el medio filtrante de densidad gradual alcanza el rendimiento de filtración requerido. Pruebas de integridad
Las pruebas de presión y de fugas confirman que el cartucho terminado está completamente sellado y libre de fugas por derivación.
Aplicaciones de los cartuchos de filtro plisados de densidad gradual
Los cartuchos plisados multicapa se utilizan en numerosas aplicaciones de filtración exigentes, entre las que se incluyen:
Prefiltración por ósmosis inversa
Plantas desalinizadoras
Producción de alimentos y bebidas
Fabricación de productos farmacéuticos
Sistemas de agua ultrapura para semiconductores
Procesamiento químico
Biotecnología
Tratamiento de aguas para procesos industriales
Filtración química fina
Filtración de líquidos de alta pureza
Estas industrias dependen de medios filtrantes de densidad graduada para maximizar la eliminación de contaminantes, al tiempo que mantienen una larga vida útil y un rendimiento de flujo estable.
Conclusión
Los medios filtrantes multicapa de densidad gradual han mejorado significativamente el rendimiento de los cartuchos de filtro plisados modernos, al combinar una alta eficiencia de filtración con una mayor capacidad de retención de suciedad y una menor caída de presión. Sin embargo, la fabricación de estos cartuchos avanzados requiere un control preciso durante todo el proceso de plisado.
Mantener la alineación de las capas, controlar la tensión del material, optimizar la geometría de los pliegues e integrar equipos de producción automatizados son esenciales para fabricar cartuchos de filtro uniformes y de alta calidad. Al combinar esto con un corte de precisión, una soldadura de costura fiable, una soldadura de tapas de extremo infrarroja sin contacto avanzada y pruebas de calidad exhaustivas, los fabricantes pueden producir cartuchos duraderos y a prueba de fugas que cumplen con los exigentes requisitos de la industria de la filtración actual.
A medida que las tecnologías de filtración sigan evolucionando, los fabricantes equipados con sistemas avanzados de plisado multicapa y líneas de producción inteligentes estarán en una posición privilegiada para ofrecer soluciones de filtración innovadoras para el tratamiento de agua, productos farmacéuticos, procesamiento de alimentos y bebidas, electrónica y muchas otras aplicaciones industriales en todo el mundo.
