Soldadura de adaptadores a medida: Producción de configuraciones finales 222, 226 y DOE. Introducción
Los cartuchos filtrantes se utilizan en una amplia variedad de sistemas de filtración industrial, desde plantas de tratamiento de agua y fabricación de productos farmacéuticos hasta procesamiento de alimentos y bebidas, electrónica y producción química. Si bien el medio filtrante determina la capacidad del cartucho para eliminar contaminantes, la configuración del extremo desempeña un papel igualmente importante para garantizar una instalación adecuada, un sellado fiable y la compatibilidad con las carcasas del filtro. Entre las configuraciones de extremo más comunes se encuentran los diseños 222 , 226 y DOE (doble extremo abierto) . Cada configuración está diseñada para sistemas de filtración y condiciones de funcionamiento específicos. La fabricación de estos adaptadores requiere tecnología de soldadura precisa, posicionamiento exacto y un estricto control de calidad para garantizar un funcionamiento hermético y una larga vida útil.
Las modernas máquinas automáticas de soldadura de adaptadores han transformado la fabricación de cartuchos de filtro al ofrecer una calidad de soldadura uniforme, una alta eficiencia de producción y la flexibilidad para producir múltiples diseños de cartuchos en la misma línea de producción.
Este artículo explora el proceso de fabricación de la soldadura de adaptadores personalizados, las características de las configuraciones de extremos 222, 226 y DOE, y la importancia de la tecnología de soldadura avanzada para producir cartuchos de filtro fiables.

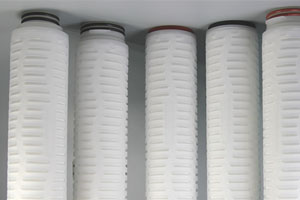

Comprensión de las configuraciones de los extremos de los cartuchos de filtro
El adaptador es la interfaz entre el cartucho del filtro y la carcasa del filtro. Proporciona una instalación segura, un sellado adecuado y un reemplazo sencillo del cartucho.
Los diferentes sistemas de filtración requieren diferentes diseños de adaptadores. 222 Configuración final
El adaptador 222 cuenta con un diseño de sellado de doble junta tórica que proporciona una excelente resistencia a las fugas. Entre sus ventajas se incluyen:
Instalación segura
Sellado fiable bajo presión
Fácil sustitución del cartucho
Excelente compatibilidad química
Adecuado para sistemas de filtración sanitaria
La configuración 222 se utiliza ampliamente en aplicaciones farmacéuticas, de alimentos y bebidas, y de agua de alta pureza.
226 Configuración final
El adaptador 226 está diseñado con pestañas de bloqueo y juntas tóricas, lo que proporciona seguridad mecánica adicional. Entre sus beneficios se incluyen:
Mecanismo de bloqueo robusto
Alta resistencia a la presión
Excelente resistencia a las vibraciones
Posicionamiento seguro durante el funcionamiento
Este diseño se encuentra comúnmente en sistemas de tratamiento de aguas industriales, procesamiento químico y sistemas de filtración de alto caudal.
DOE (doble extremo abierto)
Los cartuchos DOE están abiertos en ambos extremos y se instalan mediante mecanismos de sellado por resorte o compresión dentro de la carcasa. Las ventajas incluyen:
Construcción sencilla
Diseño rentable
Fácil mantenimiento
Compatibilidad con muchas carcasas de filtro estándar.
Los cartuchos DOE se utilizan ampliamente en sistemas de filtración industrial general, purificación de agua y prefiltración.
La importancia de la soldadura de adaptadores de precisión
La soldadura de adaptadores es uno de los pasos finales del ensamblaje en la producción de cartuchos de filtro. Una mala alineación o una soldadura deficiente pueden comprometer el rendimiento general del cartucho.
La soldadura de precisión garantiza:
Sellado hermético
Posicionamiento preciso del adaptador
Alta resistencia mecánica
Compatibilidad fiable con la vivienda
Larga vida útil
Calidad del producto constante
Incluso pequeñas desviaciones durante la soldadura pueden provocar dificultades en la instalación o fugas de fluido, reduciendo la eficiencia de la filtración.
Proceso automatizado de soldadura de adaptadores
Las líneas de producción modernas utilizan máquinas de soldadura de adaptadores automatizadas para mejorar la precisión y la productividad.
Un proceso típico incluye los siguientes pasos: Posicionamiento de componentes
El cartucho del filtro y el adaptador se colocan automáticamente mediante fijaciones de precisión para garantizar una alineación perfecta antes de la soldadura. Calefacción controlada
Las superficies del adaptador y del cartucho se calientan bajo condiciones cuidadosamente controladas para alcanzar la temperatura de fusión adecuada sin dañar los componentes circundantes. Soldadura y unión
Tras el calentamiento, el adaptador se presiona sobre el cartucho con una fuerza controlada, creando una fuerte unión molecular entre los componentes plásticos. Enfriamiento
El conjunto soldado se mantiene en posición durante el enfriamiento para mantener la precisión dimensional y evitar deformaciones.
La automatización garantiza que cada cartucho siga los mismos parámetros de producción, lo que da como resultado una calidad de soldadura uniforme en grandes volúmenes de producción.

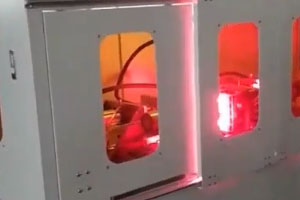

Soldadura infrarroja para obtener resultados superiores.
Muchos fabricantes prefieren ahora la tecnología de soldadura infrarroja sin contacto para el ensamblaje de adaptadores.
A diferencia de la soldadura tradicional con placa caliente, la soldadura por infrarrojos calienta las superficies de plástico mediante energía radiante sin contacto directo. Entre sus ventajas se incluyen:
Distribución uniforme del calor
Superficies de soldadura más limpias
Deformación reducida del material
Mayor consistencia en la soldadura
Enlace molecular fuerte
Mantenimiento de equipos inferiores
Los sistemas infrarrojos avanzados equipados con tecnología de refrigeración por agua proporcionan una estabilidad de temperatura aún mayor durante la producción continua. Esto ayuda a mantener una calidad de soldadura uniforme, minimizando el sobrecalentamiento y la adherencia del material.
El resultado es una conexión adaptadora duradera y a prueba de fugas que funciona de manera fiable incluso en condiciones de funcionamiento exigentes.
Flexibilidad para múltiples diseños de cartuchos
Una de las mayores ventajas de las modernas máquinas de soldadura de adaptadores es su capacidad para adaptarse a diferentes especificaciones de cartuchos.
Las herramientas de cambio rápido y los controles programables permiten a los fabricantes alternar de manera eficiente entre:
222 configuraciones finales
226 configuraciones finales
cartuchos del Departamento de Energía
Varias longitudes de cartucho
Diferentes diámetros de cartucho
Múltiples materiales plásticos
Esta flexibilidad permite a los fabricantes responder rápidamente a las necesidades de los clientes sin interrupciones prolongadas en la producción.
Control de calidad durante la producción de adaptadores
La producción de cartuchos de filtro fiables requiere una inspección de calidad exhaustiva durante todo el proceso de soldadura.
Los procedimientos comunes de control de calidad incluyen: Inspección visual
Los operadores verifican:
Aspecto de soldadura
Alineación del adaptador
Limpieza de superficies
Calidad general del ensamblaje
Inspección dimensional
Las mediciones confirman:
Posición del adaptador
Longitud total del cartucho
Precisión del diámetro
Dimensiones críticas de la instalación
Prueba de fugas
Las pruebas de estanqueidad garantizan que el adaptador soldado forme un sello completo sin fugas de fluido. Pruebas de presión
Las pruebas de resistencia a la presión verifican que la junta soldada pueda soportar las condiciones normales de funcionamiento sin fallar. Ensayos de resistencia mecánica
Las pruebas de tracción y torsión evalúan la resistencia de la conexión del adaptador para garantizar su durabilidad a largo plazo.
Estas inspecciones ayudan a garantizar que cada cartucho cumpla con las especificaciones del cliente y los estándares de la industria.
Aplicaciones en múltiples industrias
Los cartuchos de filtro con configuraciones de extremo 222, 226 y DOE se utilizan en una amplia gama de aplicaciones de filtración.
Entre las industrias típicas se incluyen:
Tratamiento del agua
Prefiltración por ósmosis inversa
Procesamiento de alimentos y bebidas
Fabricación de productos farmacéuticos
Biotecnología
Electrónica y producción de semiconductores
Procesamiento químico
Generación de energía
Petróleo y gas
Fabricación industrial
Cada sector industrial requiere conexiones de adaptadores fiables para garantizar una filtración segura, eficiente y libre de contaminación.
Conclusión
La soldadura de adaptadores es un paso fundamental en la fabricación de cartuchos de filtro de alto rendimiento. Ya sea para configuraciones de extremo 222 , 226 o DOE , la soldadura de precisión garantiza un sellado fiable, una instalación precisa y un rendimiento duradero.
Mediante la integración de máquinas de soldadura de adaptadores automatizadas, tecnología avanzada de calentamiento infrarrojo sin contacto y un riguroso control de calidad, los fabricantes pueden producir cartuchos de filtro que cumplen de forma consistente con los exigentes requisitos de los sistemas de filtración modernos. Los equipos de producción flexibles también permiten cambios rápidos entre diferentes diseños de cartuchos, lo que ayuda a los fabricantes a satisfacer las diversas necesidades de los clientes manteniendo una alta productividad.
A medida que las tecnologías de filtración sigan evolucionando, la soldadura de adaptadores personalizados seguirá siendo una parte esencial de la fabricación de cartuchos de filtro, lo que permitirá la producción de cartuchos duraderos y a prueba de fugas que ofrezcan un rendimiento fiable en aplicaciones de tratamiento de agua, farmacéuticas, alimentarias y de bebidas, químicas e industriales en todo el mundo.
