Producción de núcleos internos y jaulas externas: la columna vertebral de la integridad de los cartuchos
En el mundo de la filtración industrial, se presta mucha atención a la eficiencia de los medios filtrantes, el micrones y el rendimiento de retención de contaminantes. Sin embargo, debajo de cada cartucho filtrante plisado de alto rendimiento se encuentran dos componentes estructurales críticos que determinan si dicho rendimiento se puede mantener bajo presión: el núcleo interno y la jaula externa .
Estas estructuras de soporte de plástico son mucho más que simples estructuras. Constituyen la columna vertebral de la integridad del cartucho, responsables de mantener la geometría, resistir cargas de presión, proteger los pliegues y garantizar la estabilidad operativa a largo plazo. Sin núcleos internos y jaulas externas de ingeniería de precisión, incluso los medios de filtración de la más alta calidad fallarán prematuramente.
Este artículo explora los principios de diseño, la selección de materiales, las tecnologías de fabricación, los desafíos estructurales y los estándares de control de calidad detrás de la producción del núcleo interno y la jaula externa. 1. El papel estructural del núcleo interno

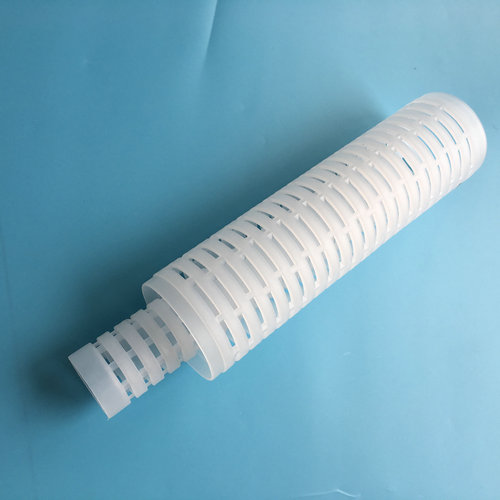

El núcleo interno sirve como estructura de soporte central de un cartucho filtrante plisado. Ubicado dentro del cilindro del medio filtrante plisado, resiste principalmente las fuerzas de presión internas durante el funcionamiento. Resistencia a la presión y prevención de colapso
Durante la filtración, el fluido fluye desde el exterior del cartucho hacia el interior (en la mayoría de los diseños estándar). A medida que se acumulan los contaminantes, aumenta la presión diferencial. Esto crea una fuerza de compresión que empuja el medio hacia el centro.
El núcleo interno debe:
Prevenir el colapso de los medios
Mantener canales de flujo abiertos
Resiste la deformación bajo alta presión diferencial
Admite cartuchos largos (20”, 30”, 40”) sin doblarse
Un núcleo interno mal diseñado puede doblarse, dando lugar a una reducción del área de flujo o a un colapso catastrófico. Optimización del flujo
Además de la resistencia mecánica, el núcleo interno debe permitir un flujo fluido hacia la salida. Su patrón de nervaduras y el diseño de las perforaciones influyen en:
niveles de turbulencia
Caída de presión
Uniformidad de distribución del flujo
La geometría optimizada de las nervaduras garantiza que la resistencia estructural no comprometa el rendimiento hidráulico.
2. La función protectora de la jaula exterior
La jaula exterior rodea el medio plisado y sirve como protección contra fuerzas externas y daños por manipulación. Soporte radial
En sistemas de alto caudal o aplicaciones con inversión de flujo, la presión puede actuar hacia afuera. La jaula exterior evita:
Pliegues abombados
Desgarro de los medios
Distorsión estructural
Especialmente en diseños de filtros de alto flujo, la rigidez de la jaula exterior es esencial para mantener el espaciado de los pliegues y el área de filtración efectiva. Protección durante la manipulación e instalación
Durante el envío, la instalación y el mantenimiento, los cartuchos pueden sufrir tensiones mecánicas. La jaula exterior:
Protege los pliegues del aplastamiento.
Mantiene la geometría cilíndrica
Previene la deformación durante la inserción en las carcasas.
Esta función protectora se vuelve aún más crítica para los cartuchos más largos, donde las fuerzas de flexión aumentan con la longitud.
3. Selección de materiales: Ingeniería para el rendimiento
La elección del material es fundamental en la producción del núcleo interno y la jaula exterior. Materiales comunes utilizados
La mayoría de los componentes estructurales se fabrican con termoplásticos de alto rendimiento como:
Polipropileno (PP)
Mezclas de polipropileno reforzado
Nailon (PA) para aplicaciones de mayor temperatura
Polímeros rellenos de vidrio para mayor rigidez
Estos materiales se seleccionan en función de:
Compatibilidad química
Resistencia a la temperatura
Resistencia mecánica
Eficiencia de costos
Para entornos químicos agresivos, las formulaciones de polímeros mejoradas garantizan resistencia a la hinchazón, al agrietamiento o a la degradación. Equilibrio entre fuerza y fluidez
El espesor del material debe optimizarse cuidadosamente. Paredes demasiado gruesas:
Aumentar el coste del material
Restringir el área abierta
Aumentar la caída de presión
Demasiado delgada:
Colapso del riesgo
Reducir la durabilidad a largo plazo
El diseño de ingeniería busca el equilibrio ideal entre la integridad estructural y la eficiencia hidráulica.
4. Ingeniería de diseño de núcleos internos
El diseño del núcleo interno implica varios parámetros críticos. Patrón y geometría de las costillas
La estructura de las nervaduras determina la resistencia a la compresión. Los diseños más comunes incluyen:
Costillas rectas verticales
Costillas espirales
Perforaciones con patrón de diamantes
Estructuras reticulares reforzadas
Cada patrón ofrece diferentes ventajas en la distribución de carga y dinámica de flujo. Relación de área abierta
El porcentaje de área abierta afecta:
Caída de presión
Capacidad de flujo
Acumulación de escombros
Una mayor área abierta mejora el flujo, pero reduce la resistencia estructural. Los ingenieros utilizan herramientas de simulación para optimizar esta relación. Refuerzo de longitud para cartuchos extendidos
Para filtros de 40", el refuerzo axial se vuelve crucial. Sin un diseño adecuado:
Puede producirse hundimiento del núcleo
Las zonas articulares pueden debilitarse
Pueden surgir problemas de alineación
La producción avanzada a menudo incluye uniones de nervaduras reforzadas para evitar que se doblen en tramos largos.
5. Ingeniería de diseño de jaulas exteriores
El diseño de la jaula exterior complementa la ingeniería del núcleo interno. Optimización del soporte de pliegues
La jaula exterior debe mantener la separación entre pliegues. Si la separación cambia:
La superficie de filtración disminuye
La capacidad de retención de suciedad se reduce
La distribución de la presión se vuelve desigual
El espaciado uniforme de las ranuras garantiza que los pliegues permanezcan distribuidos uniformemente en toda la longitud del cartucho. Resistencia al impacto
Las jaulas exteriores deben absorber impactos menores sin agrietarse. Esto es especialmente importante durante:
Almacenamiento en almacén
Transporte
Reemplazo de cartucho
El moldeo por inyección de alta calidad garantiza tenacidad y estabilidad dimensional.
6. Tecnologías de fabricación
La fabricación de precisión es esencial para garantizar la repetibilidad y la fiabilidad. Moldeo por inyección
La mayoría de los núcleos internos y jaulas externas se producen mediante moldeo por inyección de alta precisión.
Las ventajas incluyen:
Tolerancia dimensional estricta
Espesor de pared constante
Alta eficiencia de producción
Capacidad de geometría de nervadura compleja
Los moldes de inyección modernos están diseñados para reducir la deformación y la contracción. Corte automatizado y conexión de longitud
Para cartuchos de 20”, 30” o 40”, se pueden unir múltiples secciones moldeadas utilizando:
Soldadura térmica
Fusión infrarroja
Soldadura ultrasónica
Los accesorios de alineación precisos garantizan la rectitud axial durante la conexión. Herramientas con control de calidad
La precisión del herramental impacta directamente la calidad del producto final. Los moldes de alta calidad garantizan:
Tamaño de perforación uniforme
Grosor de costilla constante
Desviación dimensional mínima
El mantenimiento regular del molde previene defectos que podrían comprometer la integridad del cartucho.
7. Desafíos estructurales en la producción
Los fabricantes enfrentan varios desafíos a la hora de producir núcleos y jaulas de alta integridad. Deformación y contracción
Los termoplásticos se encogen naturalmente durante el enfriamiento. Un control inadecuado del enfriamiento puede causar:
Deformación ovalada
Desalineación
Concentricidad reducida
La gestión controlada de la temperatura y el diseño optimizado del molde mitigan estos riesgos. Precisión de alineación
La concentricidad entre el núcleo interno, el material plisado y la jaula externa es fundamental. La desalineación puede provocar:
Carga de presión desigual
Fuga del sello
Vida útil reducida
Los sistemas de montaje automatizados mejoran la precisión de la alineación. Resistencia a la fatiga a largo plazo
Los ciclos de presión repetidos someten a tensión los componentes estructurales. Los materiales de alta calidad y la geometría de las nervaduras garantizan resistencia al agrietamiento por fatiga durante una larga vida útil.
8. Control de calidad y pruebas
Para garantizar la confiabilidad estructural, se implementan rigurosos procedimientos de prueba. Inspección dimensional
Los parámetros clave incluyen:
Tolerancia del diámetro exterior
Consistencia del diámetro interior
Uniformidad del espesor de la pared
Rectitud y redondez
Las herramientas de medición de precisión garantizan la compatibilidad con las carcasas estándar de la industria. Pruebas mecánicas
Las pruebas pueden incluir:
Pruebas de presión de colapso
Verificación de la resistencia al estallido
Evaluación de la resistencia a la compresión
Estas pruebas confirman que tanto el núcleo interno como la jaula externa cumplen con los umbrales de rendimiento requeridos. Pruebas de compatibilidad química
Las muestras pueden estar expuestas a:
Soluciones ácidas
Soluciones alcalinas
Disolventes
Fluidos de alta temperatura
Esto garantiza que los componentes estructurales no se degradarán en condiciones reales.
9. Integración con medios plisados
Los componentes estructurales deben funcionar a la perfección con los medios de filtración plisados. Compatibilidad de unión
Los núcleos internos y las jaulas externas deben unirse de forma segura con:
Medios de soplado en fusión
Medios de membrana
materiales no tejidos
La compatibilidad del material garantiza una fuerte adhesión durante la soldadura y el montaje de las tapas de los extremos. Mantenimiento de la geometría de los pliegues
La precisión estructural garantiza:
Altura de pliegue uniforme
Área de superficie de filtración estable
Carga equilibrada de contaminantes
Sin el soporte adecuado, el colapso de los pliegues puede reducir el área de filtración efectiva en un margen significativo.
10. ¿Por qué la producción del núcleo interno y la jaula externa define la calidad del cartucho?
Mientras que los medios de filtración determinan la retención de partículas, los componentes estructurales determinan si ese rendimiento puede mantenerse a lo largo del tiempo.
Un núcleo interno y una jaula externa bien producidos proporcionan:
Estabilidad mecánica
Resistencia a la presión
Protección de pliegues
Precisión dimensional
Larga vida útil
Las estructuras mal diseñadas dan como resultado:
Colapso prematuro
Distorsión de los medios
Aumento de la caída de presión
Apagado inesperado del sistema
En aplicaciones industriales de alta demanda, los fallos estructurales son inaceptables. Por lo tanto, la precisión en la producción de núcleos y jaulas define directamente la fiabilidad general del cartucho.
Conclusión
La producción del núcleo interno y la jaula externa no es un proceso secundario: es la base de la integridad del cartucho. Estos elementos estructurales garantizan que los cartuchos filtrantes plisados soporten la presión, mantengan su geometría, protejan el medio filtrante y ofrezcan un rendimiento de filtración estable durante toda su vida útil.
Mediante una selección avanzada de materiales, una geometría de nervadura optimizada, un moldeo por inyección de precisión y un estricto control de calidad, los fabricantes pueden producir componentes estructurales que se ajusten a las demandas de los sistemas de filtración industrial modernos.
A medida que aumentan los caudales y los sistemas de filtración alcanzan tamaños de 40" o más, la importancia de contar con núcleos internos y jaulas externas resistentes y diseñados con precisión se vuelve aún más crucial. En definitiva, la resistencia de un cartucho filtrante depende de su estructura, y esta se basa en componentes estructurales diseñados y fabricados por expertos.
