Ensamblaje de cartuchos de alto caudal: gestión de los desafíos de producción de gran diámetro
Los cartuchos filtrantes de alto caudal son cada vez más importantes en los sistemas de filtración industrial modernos. Industrias como el tratamiento de agua, el petróleo y el gas, la generación de energía, la alimentación y las bebidas, y el procesamiento químico exigen soluciones de filtración capaces de gestionar altos caudales, manteniendo una excelente eficiencia de filtración y una larga vida útil. Los cartuchos de alto caudal están diseñados con diámetros significativamente mayores y una mayor capacidad de retención de suciedad en comparación con los cartuchos filtrantes plisados tradicionales.
Sin embargo, la producción y el ensamblaje de cartuchos de alto flujo y gran diámetro presentan diversos desafíos de fabricación. Desde el diseño estructural y la compatibilidad de los componentes hasta la tecnología de soldadura y el control de la automatización, cada etapa del proceso de ensamblaje debe optimizarse cuidadosamente. Este artículo explora los principales desafíos del ensamblaje de cartuchos de alto flujo y las soluciones prácticas que utilizan los fabricantes para garantizar una producción fiable y eficiente.
Comprensión del diseño de cartuchos de alto flujo

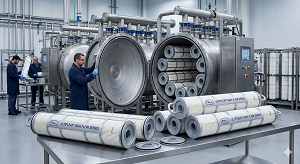

Los cartuchos de alto caudal se diferencian de los cartuchos de filtro convencionales principalmente en su tamaño y rendimiento. Los cartuchos estándar típicos miden entre 6,35 y 7,95 cm de diámetro, mientras que los cartuchos de alto caudal pueden alcanzar diámetros de 15,24 cm o incluso mayores. Este mayor diámetro permite que el cartucho procese volúmenes de líquido significativamente mayores, manteniendo una baja caída de presión.
Un cartucho de filtro de alto flujo típico consta de varios componentes principales:
- Medios filtrantes plisados
- Núcleo de soporte interno
- Jaula protectora exterior
- tapas de plástico para los extremos
- Elementos de sellado como juntas tóricas
- Malla o funda protectora exterior
Debido a su estructura más grande, cada componente debe mantener una excelente precisión dimensional y resistencia mecánica. Incluso pequeñas desviaciones en la calidad del componente pueden afectar la eficiencia del ensamblaje y el rendimiento del producto final.
Desafío 1: Mantener la estabilidad estructural
Una de las principales dificultades para ensamblar cartuchos de gran diámetro es mantener la estabilidad estructural durante la producción. El paquete de filtros plisados de mayor tamaño tiende a ser más flexible y menos rígido que los cartuchos más pequeños.
Durante el montaje, un soporte inadecuado puede provocar:
- Deformación de pliegues
- Espaciado desigual de pliegues
- Colapso del paquete de filtros
- Dificultad para insertar el núcleo interno o la jaula externa
Para solucionar este problema, los fabricantes suelen utilizar núcleos internos y jaulas externas de plástico reforzado. Estos componentes estructurales proporcionan soporte mecánico al medio plisado y mantienen la forma del cartucho durante su funcionamiento.
Las estructuras de plástico moldeadas por inyección se utilizan comúnmente porque ofrecen:
- Alta consistencia dimensional
- Excelente resistencia a la corrosión
- Propiedades mecánicas ligeras pero resistentes.
- Compatibilidad con sistemas de montaje automatizados
Un soporte estructural adecuado garantiza que el cartucho pueda soportar una alta presión de flujo sin deformarse.
Desafío 2: Precisión de componentes plásticos de gran tamaño
Los cartuchos de alto flujo requieren componentes plásticos más grandes que los filtros estándar. Estos incluyen tapas de extremo, jaulas exteriores y núcleos internos de gran diámetro. Producir estas piezas con una calidad constante puede ser técnicamente exigente.
Las cuestiones clave incluyen:
- Deformación del molde durante el moldeo por inyección
- Enfriamiento desigual de materiales plásticos
- Control de tolerancia dimensional
- Deformación o contracción
Los moldes de inyección de gran tamaño deben diseñarse cuidadosamente para garantizar un flujo de material uniforme y una distribución uniforme del enfriamiento. Se utilizan comúnmente materiales de polipropileno de alta calidad debido a su excelente resistencia química y una fuerte adhesión durante la soldadura.
Los fabricantes también utilizan estrictos procesos de inspección de calidad para garantizar que todos los componentes plásticos cumplan con tolerancias precisas antes de ingresar a la línea de ensamblaje.
Desafío 3: Manejo de paquetes de filtros plisados de gran tamaño
El paquete de filtros plisados es el corazón del cartucho. En los filtros de alto caudal, el paquete plisado tiene una circunferencia mucho mayor, lo que dificulta su manipulación durante el montaje.
Algunas dificultades comunes incluyen:
- Mantener un espaciado uniforme entre los pliegues
- Prevención de daños en los pliegues durante la transferencia
- Asegurarse de que la alineación con las tapas de los extremos sea la adecuada
- Evitar la compresión o distorsión
Para solucionar estos problemas, se suelen utilizar sistemas automatizados de posicionamiento de pliegues y dispositivos de montaje guiados. Estos sistemas ayudan a mantener la geometría del paquete plisado durante todo el proceso de producción.
Con frecuencia también se agrega una malla o red de soporte a los medios plisados para mejorar la integridad estructural y evitar el colapso de los pliegues durante el funcionamiento.
Desafío 4: Soldadura de tapas de extremo para filtros de gran diámetro
La soldadura de la tapa del extremo es uno de los pasos más críticos en el montaje de cartuchos de alto flujo. El gran diámetro aumenta significativamente la complejidad de este proceso.
Los sistemas de soldadura tradicionales diseñados para cartuchos estándar podrían no proporcionar un calentamiento uniforme en una superficie extensa. Esto puede provocar:
- Costuras de soldadura desiguales
- Áreas de unión débiles
- Posibles vías de fuga
- Fallo del producto durante el funcionamiento
Se requiere tecnología de soldadura avanzada para garantizar una unión uniforme entre el medio filtrante y las tapas de plástico de los extremos.

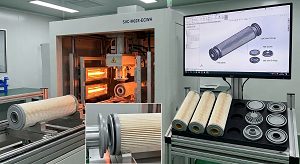

Los sistemas modernos de soldadura por infrarrojos se utilizan ampliamente para cartuchos de filtro de gran diámetro. El calentamiento por infrarrojos proporciona una distribución uniforme de la energía y un control preciso de la temperatura. En comparación con los métodos de calentamiento tradicionales, los sistemas infrarrojos avanzados ofrecen varias ventajas:
- Calentamiento uniforme en grandes superficies de soldadura
- Deformación térmica reducida
- Resistencia de soldadura fuerte y constante
- Ciclos de producción más rápidos
Algunos sistemas avanzados también incorporan estructuras refrigeradas por agua para estabilizar el proceso de calentamiento y mantener una calidad de soldadura constante durante la producción continua.
Desafío 5: Alineación y precisión de ensamblaje
Dado que los cartuchos de alto flujo contienen componentes más grandes, la alineación precisa se vuelve crucial durante el ensamblaje. Cualquier desalineación entre el paquete de filtros, el núcleo interno y las tapas de los extremos puede provocar:
- Mal rendimiento de sellado
- Estrés mecánico en los componentes
- Eficiencia de filtración reducida
- Vida útil más corta del producto
Para evitar estos problemas, las líneas de montaje modernas utilizan utillajes de precisión y sistemas de posicionamiento servocontrolados. Estos sistemas garantizan que todos los componentes estén correctamente alineados antes de la soldadura o el ensamblaje final.
Los sistemas de inspección automatizados también pueden verificar la posición de los componentes antes de que comience el proceso de soldadura, reduciendo el riesgo de defectos.
Desafío 6: Eficiencia de la producción y automatización
Los cartuchos de alto caudal se utilizan comúnmente en sistemas de filtración industrial a gran escala, que requieren una alta capacidad de producción. Sin embargo, el ensamblaje manual de cartuchos grandes es ineficiente y puede generar una calidad del producto inconsistente.
Para satisfacer la creciente demanda del mercado, muchos fabricantes han introducido líneas de montaje automatizadas diseñadas específicamente para cartuchos de gran diámetro.
Los sistemas automatizados pueden realizar tareas como:
- Inserción del núcleo interno
- Posicionamiento del paquete plisado
- Soldadura de tapas de extremo
- Alineación de componentes
- Inspección final
Los sistemas de ensamblaje servoaccionados proporcionan un control preciso del movimiento, lo que mejora la velocidad de producción y la repetibilidad. La automatización también reduce los costos de mano de obra, garantizando al mismo tiempo estándares de fabricación consistentes.
Control de calidad en la fabricación de cartuchos de alto flujo
Dada la complejidad del ensamblaje de cartuchos de alto flujo, es fundamental un estricto control de calidad. Los fabricantes suelen implementar múltiples etapas de inspección a lo largo del proceso de producción.
Los controles de calidad clave incluyen:
- Inspección dimensional de componentes plásticos
- Verificación de la integridad de los pliegues
- Prueba de resistencia de la soldadura
- Prueba de fugas
- Prueba de resistencia a la presión
Los equipos de prueba avanzados pueden simular condiciones operativas reales para garantizar que el cartucho terminado cumpla con los requisitos de rendimiento industrial.
Un control de calidad constante ayuda a prevenir fallas en aplicaciones de filtración críticas donde la confiabilidad es esencial.
Tendencias futuras en la producción de cartuchos de alto flujo
A medida que aumenta la demanda de filtración industrial, los diseños de cartuchos de alto caudal seguirán evolucionando. Diversas tendencias están configurando el futuro de este segmento de productos.
1. Materiales mejorados
Se están desarrollando nuevos materiales poliméricos con mayor resistencia y resistencia química para los componentes de los filtros. Estos materiales mejoran la durabilidad y amplían la gama de aplicaciones de filtración compatibles.
2. Tecnologías avanzadas de soldadura
Los sistemas de soldadura innovadores con un control de temperatura mejorado y eficiencia energética están ayudando a los fabricantes a lograr uniones de tapas de extremos más fuertes y confiables.
3. Fabricación inteligente
Los sistemas de monitorización digital y los sensores inteligentes se integran cada vez más en las líneas de montaje de cartuchos filtrantes. Estas tecnologías permiten la monitorización en tiempo real de la temperatura, la presión y la alineación durante la producción.
4. Niveles de automatización más altos
Las líneas de producción totalmente automatizadas son cada vez más comunes, lo que permite a los fabricantes producir grandes volúmenes de cartuchos de alto flujo manteniendo una calidad constante.
Conclusión
Los cartuchos filtrantes de alto caudal desempeñan un papel fundamental en los sistemas de filtración industrial modernos gracias a su capacidad para procesar grandes volúmenes de líquido con baja caída de presión. Sin embargo, el montaje de cartuchos de gran diámetro presenta importantes desafíos de fabricación.
Mantener la estabilidad estructural, producir componentes plásticos precisos, manipular paquetes de medios plisados de gran tamaño, garantizar una soldadura confiable de las tapas de los extremos y lograr una alineación precisa del ensamblaje son factores críticos para una producción exitosa.
Mediante la adopción de tecnologías de fabricación avanzadas, sistemas de ensamblaje automatizados y estrictos procedimientos de control de calidad, los fabricantes pueden superar eficazmente estos desafíos. A medida que la tecnología de filtración evoluciona, las innovaciones en materiales, métodos de soldadura y fabricación inteligente mejorarán aún más la eficiencia y la fiabilidad de la producción de cartuchos de alto flujo.
Los procesos de ensamblaje eficientes no solo garantizan la calidad del producto, sino que también respaldan la creciente demanda mundial de soluciones de filtración industrial de alto rendimiento.
