Línea de máquinas para fabricar filtros de aire HVAC: filtros de aire plisados con marco de cartón.
La SIIC-M037-CFPAF es una línea de máquinas profesionales para fabricar filtros HVAC (filtros de aire plisados con marco de cartón). Incluye un conjunto de equipos de procesamiento para completar la composición y el rebobinado de los rollos de material filtrante, el plisado, el pegado/ensamblaje y el secado y termofijado.
1. Acerca de los filtros de aire plisados con marco de cartón

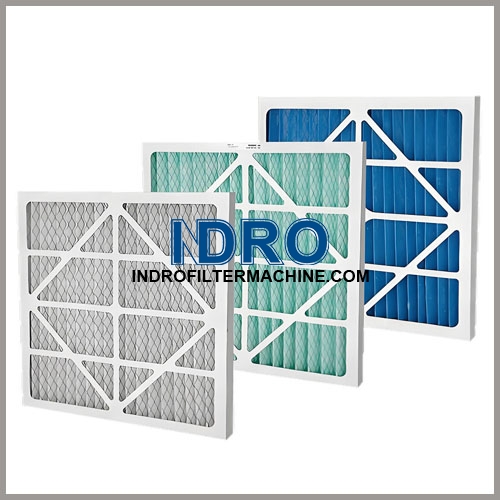

Los filtros de aire plisados con marco de cartón son elementos de prefiltración e interfiltración ampliamente utilizados en sistemas de climatización (HVAC). Incorporan un medio filtrante de fibra sintética compuesta reforzado con una malla metálica de soporte, lo que mejora la rigidez del medio y evita su deformación bajo el flujo de aire. El marco de cartón resistente a la humedad proporciona un soporte estructural ligero y económico. Mediante procesos que incluyen el plisado del medio filtrante, la fabricación del marco de cartón, el pegado y el ensamblaje, y el secado y termofijado, el medio filtrante se adhiere firmemente al marco para evitar fugas de aire. Disponibles en grados de eficiencia G4, M5, F7 y F8, estos filtros capturan polvo, polen, pelusa y partículas finas en suspensión. Se utilizan comúnmente en sistemas de ventilación comerciales, fábricas, establos y unidades de aire acondicionado en general. Gracias a su fácil instalación y reemplazo, constituyen una solución económica para la purificación del aire en general.
2. Componentes principales de la línea de máquinas
La línea de producción se compone principalmente de cuatro partes: la parte de composición del material, la parte de plisado, la parte de encolado para el ensamblaje y la parte de secado y termofijación.

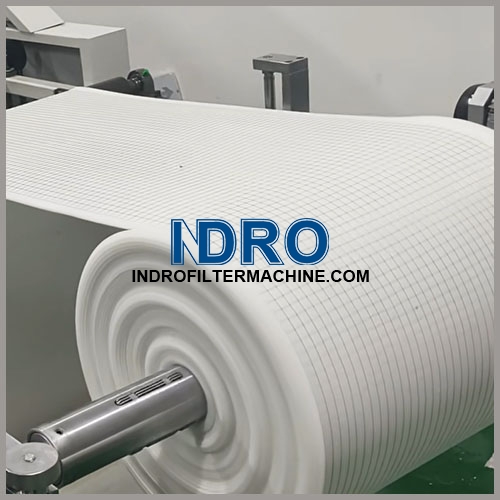

Parte 1: Equipos para la composición y el rebobinado de soportes y mallas metálicas.
Función principal: combinar rollos de material filtrante y malla metálica y rebobinarlos en un rollo multicapa.
Parte 2: Equipo para la confección de pliegues.
Función principal: plisado de medios filtrantes.

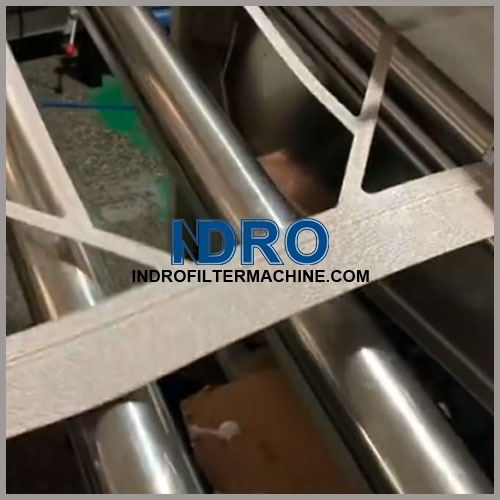

Parte 3: estación de encolado de cartón para el montaje del paquete plisado.
Función principal: Aplicar adhesivo sobre cartón para ensamblar paquetes de filtros con marco.
Parte 4: estación de secado por filtración y termofijación.
Función principal: Curar el pegamento, fijar la forma de los pliegues, mejorar el rendimiento de la unión.
3. Proceso completo de producción de filtros de aire plisados con marco de cartón
El proceso completo de fabricación de filtros de aire plisados con marco de cartón abarca la preparación de la materia prima, el plisado del material filtrante, el procesamiento del marco, el encolado y el ensamblaje, el secado térmico y el moldeado, el recorte y el acabado, la inspección de calidad y el embalaje final. Este proceso estandarizado y sistemático garantiza un rendimiento estructural estable, una eficiencia de filtración fiable (M5/F7/F8), estanqueidad y una larga vida útil de los filtros HVAC terminados.
3-1. Preparación de la materia prima
Inspeccione y clasifique todas las materias primas, incluidos los medios filtrantes sintéticos de poliéster, la malla de soporte metálica, los marcos de cartón resistentes a la humedad y el adhesivo termofusible de alta temperatura. Retire los materiales defectuosos o que no cumplan con los estándares de producción en cuanto a eficiencia de filtración y durabilidad estructural.

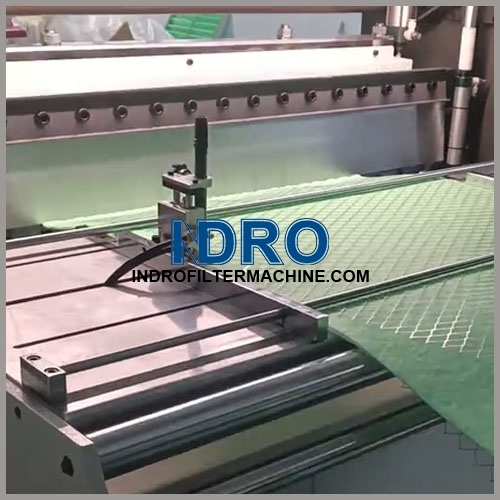

3-2. Pliegue del medio filtrante
El medio filtrante compuesto se procesa con una máquina plisadora servoaccionada profesional. El equipo desenrolla, tensa y pliega automáticamente el medio con una malla de soporte metálica a juego. La altura y el espaciado de los pliegues, así como la velocidad de alimentación, se ajustan con precisión según los requisitos de eficiencia M5, F7 y F8, formando pliegues uniformes y ordenados para maximizar la superficie de filtración efectiva y la permeabilidad al aire del filtro.
3-3. Fabricación de marcos de cartón
Cortamos, perforamos y damos forma a los cartones resistentes a la humedad mediante equipos especiales de procesamiento de marcos. Procesamos los cartones para obtener marcos de filtro de tamaños estándar o personalizados con tolerancias dimensionales precisas. Eliminamos las rebabas y alisamos los bordes del marco para garantizar un ajuste perfecto y un montaje impecable con los elementos filtrantes plisados.

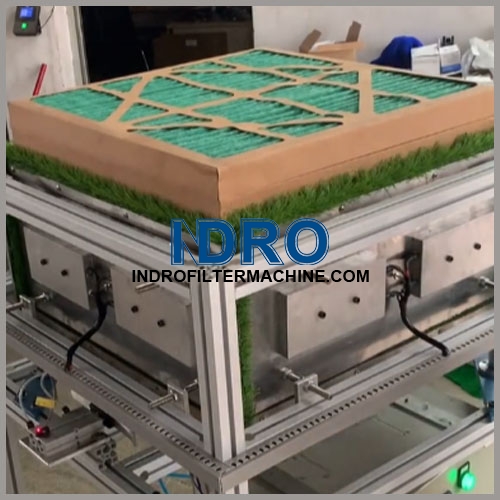

3-4. Pegado y montaje
Aplique uniformemente adhesivo termofusible de alta resistencia en las zonas de unión del marco de cartón. Coloque y fije con precisión el paquete de material filtrante plisado en el marco preparado, realizando una presión manual y mecánica auxiliar para asegurar una unión completa entre el material y el marco. Elimine los huecos para evitar fugas de aire y garantizar la estanqueidad total del filtro.
3-5. Secado y fijación con calor
Coloque los filtros ensamblados inicialmente en un horno de secado a temperatura constante. Mediante un tratamiento térmico de curado controlado, el adhesivo termofusible se solidifica por completo. Este proceso refuerza la firmeza de la unión entre el material filtrante y el marco, estabiliza la forma plisada del material filtrante y evita la deformación, la pérdida de adherencia y el desprendimiento del material durante su uso posterior.
3-6. Recorte y acabado
Recorte el exceso de material filtrante, los restos de pegamento y los bordes irregulares de los filtros curados. Limpie la superficie del marco y del material filtrante para eliminar el polvo y los residuos. Estandarice el aspecto y el tamaño de los productos para que cumplan con las especificaciones unificadas del producto final.
3-7. Inspección de calidad
Realizar una inspección dimensional completa, una inspección visual y una prueba de estanqueidad al aire para todos los filtros terminados. Llevar a cabo pruebas de muestreo aleatorio para comprobar la eficiencia de filtración y la resistencia al aire, verificando así el cumplimiento de las normas EN779 M5/F7/F8. Descartar los productos no conformes para garantizar una tasa de conformidad del 100 % en los productos entregados.
3-8. Embalaje final
Selle y empaque los filtros que cumplan con los estándares utilizando materiales de embalaje a prueba de polvo y humedad. Coloque etiquetas con las especificaciones, el grado de eficiencia y la información de producción. Almacene el producto terminado de manera segura para evitar la contaminación por polvo y los daños causados por la humedad durante el transporte y el almacenamiento.
Ofrecemos soluciones de fabricación integrales para filtros de aire plisados con marco de cartón.
Nuestro servicio abarca el procesamiento de materias primas, la producción, las pruebas de calidad y el embalaje del producto terminado. Ofrecemos soporte para especificaciones estándar y tamaños personalizados para los grados de eficiencia M5, F7 y F8. Un estricto control de calidad en línea garantiza un rendimiento constante para aplicaciones de climatización a nivel mundial. Desde la consultoría técnica hasta el soporte posventa, simplificamos todo su proceso de compras.
