Cartuchos de filtro plisado de alto flujo soldadores-máquinas de soldadura-equipos-línea de producción
Modelo No .: SIIC-M028
Los soldadores de cartucho de filtro plisado de alto flujo, máquinas de soldadura-equipos-línea de producción se utilizan especialmente para soldar cartuchos de filtro plisado de alto flujo, haciendo cartuchos de filtro plisados de gran diámetro y grasa, como 3M, Parker, cartucho de filtro de alto flujo Pall.
1. Partes principales:
- Filtros de alto flujo pliegues fabricante.
- Máquina soldadora soldadora de tapas de cartucho plisadas de alto flujo
- Máquina de soldadura soldadora de conector de longitud de cartucho plisado de alto flujo
-Cartucho de filtro plisado máquina de soldadura soldadora de costura media
- Cortador plisado de alto flujo de longitud de cartucho de filtro.
2. El alcance aplicable:
La línea de producción de cartuchos de filtro de alto flujo SIIC se utiliza especialmente para soldar cartuchos de filtro plegados de alto flujo, lo que hace que los cartuchos de filtro plegados de gran diámetro y grasa, como 3M, Parker, cartuchos de filtro de alto flujo Pall.
3. Características:
Especial para cartuchos de filtro de gran diámetro, cartuchos de filtro plisados de grasa con alto flujo.
Especial para cartuchos de filtro plisados de alto flujo similares a 3M, Parrker, cartucho de filtro de alto flujo Pall.
Diámetros disponibles: 82-152.4mm (3 "-6"), otro diámetro puede ser personalizado.
Como un fabricante y proveedor industrial de máquinas de filtros , Shanghai Indro Industry Co., Ltd fabrica y suministra máquinas de soldadura de filtros plegados porosos, equipos PP-PES-FIBERGLASS-NYLON-PTFE, línea de producción de cartuchos de filtro plisado También suministramos piezas de plástico de cartuchos de filtro plisados, que incluyen la caja exterior, el núcleo interno, las tapas de los cartuchos y las partes de los extremos de conexión.
4. Datos de la especificación:
- Filtros de alto flujo pliegues fabricante.
Ancho máximo de papel: 1100mm u otro según su requerimiento.
Profundidad de pliegues: 8-55mm ajustable
Velocidad máxima de los pliegues: 120 pliegues / min.
Velocidad máxima de la longitud de los pliegues: 12 m / min (diferente según la profundidad de los diferentes pliegues)
Con PLC.
Potencia: fase estándar 380/3, otra puede ser personalizada según el requisito.
SIIC-M028-P1100-PLC: semiautomático para pliegues comunes.
SIIC-M028-P1100-PLC-A: automático total, para pliegues comunes y pliegues "M"
- Soldadoras de tapas plisadas de alto flujo plisadas.
Estructura: soldadura de chapa plegada y estructura de conexión de pernos estándar.
La temperatura de soldadura, el tiempo de soldadura, la profundidad de soldadura se controlan automáticamente.
Especial para soldar tapas de cartuchos filtrantes plisados de alto flujo.
Buena y estable capacidad de sellado y solidez.
Controlado automáticamente
Operación fácil
El modelo estándar es con puerta manual, la puerta automática es opcional según los requisitos del cliente.
Potencia: fase estándar 380/3, otra puede ser personalizada según el requisito.
SIIC-M028-ECW: sistema de soldadura de placa caliente, molde de calentamiento (latón H62), tapa de soldadura de un extremo por tiempo.
SIIC-M028-ECWH: sistema de soldadura por placa caliente, molde de calentamiento (latón H62), tapas de soldadura de ambos extremos por tiempo, capacidad de producción doble.

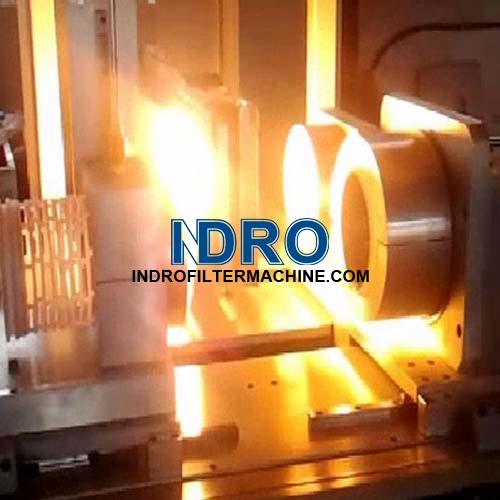

SIIC-M028-ECW-IR-A: Sistema de soldadura por infrarrojos, accionamiento neumático, tapa de soldadura de un extremo por vez.
SIIC-M028-ECWH-IR-A: sistema de soldadura por infrarrojos, transmisión neumática, tapas de soldadura de ambos extremos por tiempo, capacidad de producción doble.
SIIC-M028-ECWH-IR-S: Sistema de soldadura por infrarrojos, servoaccionamiento, tapas de soldadura de ambos extremos por tiempo, doble capacidad de producción.
- Soldador de conector de longitud de cartucho plisado de alto flujo.
Estructura: soldadura de chapa plegada y estructura de conexión de pernos estándar.
Molde de calentamiento: Latón H62, buena conductividad térmica, rango de temperatura: 0 ~ 399 grados C
Modo de control: PLC
Función: conecte el cartucho para convertirse en un cartucho más largo, por ejemplo, para 60 ", conectando una pieza de 20" y una pieza de 40 "para obtener una pieza de 60".
Asegúrese de que el cartucho del filtro esté recto.
Controlado automáticamente
Operación fácil
La longitud de conexión puede ser de hasta 60 pulgadas con los modelos estándar. Otra longitud puede ser por encargo.
El modelo estándar es con puerta manual, la puerta automática es opcional según los requisitos del cliente.
Potencia: fase estándar 380/3, otra puede ser personalizada según el requisito.
SIIC-M028-LJW: sistema de soldadura por placa caliente, molde de calentamiento (latón H62), accionamiento neumático, soldadura 1pc por tiempo.
SIIC-M028-LJW-S: sistema de soldadura por placa caliente, molde de calentamiento (latón H62), servoaccionamiento, soldadura 1pc por tiempo.
- Soldadores de costura media de cartucho de filtro plisado (SIIC-M025-MSW)
Para soldar la costura o unión en el centro del cartucho de filtro, costura de soldadura de alta calidad.
- Cortador de longitud de cartucho de filtro plisado de alto flujo (SIIC-M028-LC)
Estructura: soldadura de chapa plegada y estructura de conexión de pernos estándar.
Cuchillo de corte giratorio
Tamaño / peso: según el rango de longitud del cartucho plegado
Cortar un extremo (1pc) de cartucho de filtro automáticamente cada vez.
Asegúrese de que los extremos de corte sean planos y suaves.
Mejorar la capacidad de producción.
5. Proceso de fabricación de los cartuchos de filtro plisados de alto flujo de filtración de líquidos:
-Hacer pliegues de cartuchos: usar una máquina plisadora de papel de filtro de alto flujo para hacer pliegues de cartuchos de filtro
- Soldadura de la costura media: uso de la soldadora de costura media para realizar la soldadura térmica de la costura media del papel de los cartuchos de filtro
-Cortador de longitud / controlador: uso del cortador de longitud de cartucho de filtro de alto flujo para cortar / recortar la oferta de papel de filtro plisado
- Conformación del cartucho: colocar la membrana del filtro con la longitud correcta en la jaula exterior (carcasa de plástico) con el núcleo interno dentro de la membrana para mantener el cartucho de filtro plegado y tener una forma inicial.
Casquillo y conector -End extremos de soldadura: Uso de alto flujo tapa del filtro soldador para soldar conector termina en el extremo de los cartuchos de filtro, para la fabricación de 60 pulgadas, necesidad de soldar la tapa en uno de los extremos de la longitud 20inch o pieza longitud de 40 pulgadas. No es necesario soldar la tapa para soldar el extremo del conector.
- Soldadura de conector de longitud: para cartuchos de filtro plisado de 20 "/ 30" / 40 "de largo, normalmente utilizando un soldador de longitud de cartucho de filtro plisado de alto flujo para soldar 2/3/4 piezas de 10" juntas para completar 20 "/ 30" / Cartuchos de filtro plisado de 40 "de largo. Para hacer una longitud de 60 pulgadas, después de soldar la tapa en uno de los extremos de una pieza de 20 pulgadas o de 40 pulgadas, luego use la soldadora de conector de longitud para hacer un filtro de alto flujo de 60 pulgadas.
6. Para hacer una pieza completa de cartucho de filtro plisado de alto flujo, debe usar los siguientes artículos de máquinas:
SIIC-M028-P1100: fabricante de pliegues, máquina plisada de papel de filtro de cartucho plisado, especial para plegar / plisar papel de filtro de cartucho de filtro
SIIC-M028-ECW: soldadora de tapas de cartucho plisada, especial para soldadura de tapa de cartucho de filtro
SIIC-M028-LJW: soldadora de conexión de cartucho plisado de alto flujo, especial para conectar cartuchos juntos para convertirse en cartuchos más largos, como 20 ", dos partes, una junta, 30" tres partes con 2 juntas, 40 "4 partes con 3 juntas , una pieza de 20 pulgadas y otra de 40 pulgadas para obtener una pieza de 60 pulgadas.
SIIC-M025-MSW: soldadora de costura media de cartucho plisado, especial para soldadura de costura media de la cubierta exterior del cartucho de filtro plisado pp
SIIC-M028-LC: cortador de longitud de cartucho plisado de alto flujo, especial para cortar ancho de pliegues de longitud de cartucho, recortar bordes de pliegues.
