A medida que los sistemas de filtración se vuelven cada vez más importantes en industrias como la farmacéutica, la alimentaria, la microelectrónica, el tratamiento de aguas, la química y la biotecnología, la demanda de cartuchos de filtro de alta calidad sigue en aumento. Los cartuchos de filtro modernos deben ofrecer no solo una eficiencia de filtración precisa, sino también una integridad estructural excepcional para garantizar un funcionamiento seguro y fiable en condiciones exigentes.
Uno de los procesos de fabricación más importantes que determina el rendimiento de un cartucho de filtro plisado es la soldadura de sus tapas de plástico. Una soldadura débil o irregular puede crear canales de derivación, permitiendo el paso de líquido o gas sin filtrar a través del cartucho. Incluso una fuga microscópica puede comprometer la calidad del producto, reducir la eficiencia de filtración o provocar costosas fallas en el sistema.
Para superar estos desafíos, los fabricantes están adoptando cada vez más la tecnología de soldadura infrarroja (IR) sin contacto. A diferencia de la soldadura tradicional por placa caliente, la soldadura infrarroja calienta los componentes plásticos sin contacto físico, lo que da como resultado soldaduras más limpias, mayor uniformidad y sellos herméticos más resistentes. Este avanzado proceso de fabricación se ha convertido en la solución preferida para producir cartuchos de filtro plisados de alta calidad que cumplen con los estrictos requisitos de las aplicaciones de filtración modernas.
Un cartucho de filtro plisado consta de varios componentes que deben funcionar conjuntamente como una única unidad de filtración sellada. Estos componentes suelen incluir:
- Medio filtrante plisado
- núcleo de apoyo interno
- Jaula protectora exterior
- Tapones de plástico en los extremos
- Adaptadores
- Juntas tóricas o empaquetaduras
La conexión entre el medio filtrante y las tapas de los extremos es fundamental. Durante el funcionamiento, todo el fluido del proceso debe pasar a través del medio filtrante. Si la soldadura de la tapa de los extremos es defectuosa, el líquido o el gas pueden sortear la capa de filtración, permitiendo que los contaminantes ingresen al proceso posterior.
La soldadura estanca ofrece varias ventajas importantes:
- Garantiza una integridad de filtración completa
- Elimina las fugas de derivación
- Mejora la fiabilidad del producto
- Prolonga la vida útil del cartucho.
- Reduce las quejas de los clientes.
- Garantiza el cumplimiento de los estrictos estándares de la industria.
- Aumenta la confianza en aplicaciones de filtración críticas.
Para las industrias donde la pureza del producto es esencial, como la fabricación de productos farmacéuticos o la producción de agua ultrapura, la construcción sin fugas no es opcional, sino un requisito fundamental.
La soldadura por infrarrojos es un proceso de unión térmica que utiliza radiación infrarroja para calentar superficies plásticas hasta que alcanzan su punto de fusión. Una vez alcanzada la temperatura requerida, los componentes se unen bajo presión controlada para crear un fuerte enlace molecular.
A diferencia de la soldadura convencional con placa caliente, la fuente de calor nunca toca los componentes de plástico.
El proceso básico de soldadura consta de cuatro etapas:
- Colocación de los componentes de plástico.
- Calentar las superficies de unión con radiación infrarroja.
- Unir las superficies fundidas bajo presión controlada.
- Enfriar el conjunto soldado manteniendo la alineación.
Debido a que no existe contacto directo entre el elemento calefactor y las piezas de plástico, la contaminación y los daños en la superficie se reducen significativamente.
Dado que el elemento calefactor nunca toca el plástico, no se produce transferencia ni adherencia de material durante la producción.
Esto da como resultado:
- Superficies de soldadura más limpias
- Mantenimiento reducido
- Mayor vida útil del equipo
- Aspecto mejorado del producto
La radiación infrarroja calienta la superficie de soldadura de manera uniforme.
La calefacción uniforme proporciona:
- Profundidad de fusión uniforme
- Geometría de soldadura estable
- Reducción del estrés interno
- Mayor calidad de soldadura
Esta consistencia es particularmente importante para los cartuchos de filtro plisados de gran diámetro.
El calentamiento por contacto tradicional puede provocar una presión excesiva o un sobrecalentamiento localizado.
La soldadura infrarroja minimiza:
- Distorsión plástica
- Pandeo
- Fusión desigual
- defectos superficiales
El resultado es una mayor precisión dimensional en todo el cartucho terminado.
Cuando ambas superficies plásticas se calientan uniformemente antes de unirlas, se produce una fusión molecular en toda la interfaz de soldadura.
Esto produce:
- Alta resistencia mecánica
- Excelente rendimiento de sellado
- Durabilidad a largo plazo
- Resistencia a fugas fiable
Las soldaduras resistentes son especialmente importantes para los cartuchos que funcionan a presión elevada o con fluctuaciones frecuentes de presión.
Aunque la soldadura por placa caliente se ha utilizado ampliamente durante muchos años, la soldadura por infrarrojos ofrece varias mejoras significativas.
| Característica |
Soldadura tradicional con placa caliente |
Soldadura infrarroja sin contacto |
| Método de calentamiento |
Contacto directo |
Radiación infrarroja sin contacto |
| Limpieza de superficies |
El material puede adherirse a la placa calefactora. |
Proceso de calentamiento limpio |
| Uniformidad de la temperatura |
Moderado |
Excelente |
| Deformación plástica |
Mayor riesgo |
Significativamente reducido |
| Aspecto de la soldadura |
Puede variar |
Consistente y limpio |
| Mantenimiento |
Se requiere limpieza frecuente |
Menores requisitos de mantenimiento |
| Consistencia en la producción |
Bien |
Excelente |
Para los fabricantes que buscan una producción de alto volumen con una calidad constante, la soldadura por infrarrojos ofrece claras ventajas.
Una de las últimas innovaciones en equipos de soldadura por infrarrojos es la integración de la tecnología de refrigeración por agua.
Durante la producción continua, los sistemas de calentamiento por infrarrojos generan una considerable cantidad de energía térmica. Sin un control eficaz de la temperatura, el calor excesivo puede afectar la uniformidad de la soldadura.
Los sistemas de refrigeración por agua ofrecen varias ventajas:
- Temperaturas de funcionamiento estables
- Mayor precisión en el calentamiento
- Deriva térmica reducida
- Ciclos de soldadura consistentes
- Mayor vida útil del equipo
- Mayor repetibilidad de la producción
Al mantener unas condiciones de funcionamiento óptimas, los sistemas infrarrojos refrigerados por agua ofrecen una calidad de soldadura fiable incluso durante largos periodos de producción.
La fabricación moderna de cartuchos de filtro depende cada vez más de líneas de producción automatizadas que integran la soldadura por infrarrojos con otros procesos de precisión.
Una línea de producción típica incluye:
- Plisado automático de medios filtrantes
- Corte de precisión con medios
- Soldadura de costura central
- Soldadura infrarroja de la tapa final
- Soldadura de adaptador
- Inspección visual
- Pruebas de calidad
- Embalaje
La automatización mejora la eficiencia de la producción al tiempo que garantiza que cada cartucho se fabrique de acuerdo con parámetros de proceso idénticos.
Este nivel de uniformidad es difícil de lograr mediante el ensamblaje manual.
Incluso con tecnología de soldadura avanzada, cada cartucho de filtro debe someterse a pruebas de calidad exhaustivas antes de su envío.
Los procedimientos de inspección comunes incluyen:
Los operadores examinan:
- Uniformidad de la soldadura
- Acabado superficial
- Alineación de componentes
- Aspecto general

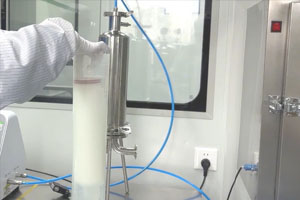

El cartucho ensamblado se somete a presión interna para verificar que no se produzcan fugas alrededor de las juntas soldadas.
En el caso de los cartuchos de membrana, la prueba del punto de burbuja confirma la integridad de la membrana y un sellado adecuado.
Esta prueba verifica que el cartucho puede soportar presiones superiores a las condiciones normales de funcionamiento sin sufrir fallos estructurales.
Las pruebas de flujo garantizan que el cartucho soldado mantenga el rendimiento de filtración requerido sin una pérdida de presión excesiva.
Estos procedimientos de control de calidad ayudan a garantizar que cada cartucho cumpla con las especificaciones del cliente y los estándares de la industria.
La tecnología de soldadura infrarroja sin contacto es adecuada para la fabricación de cartuchos de filtro utilizados en una amplia gama de industrias.
Los cartuchos de filtro plisados y de alto caudal protegen los sistemas de ósmosis inversa y los equipos de tratamiento de agua industrial.
Los cartuchos antifugas garantizan la pureza del producto durante la filtración de bebidas, productos lácteos, aceites comestibles y agua embotellada.
La filtración estéril requiere cartuchos perfectamente sellados para mantener la seguridad del producto y el cumplimiento de la normativa.
Los sistemas de agua ultrapura utilizados en la fabricación de semiconductores dependen de cartuchos de filtro de precisión con cero fugas de derivación.
Las plantas químicas requieren cartuchos de filtro duraderos, capaces de soportar fluidos agresivos y, al mismo tiempo, mantener un sellado fiable.
A medida que la tecnología de fabricación continúa evolucionando, los sistemas de soldadura por infrarrojos se vuelven cada vez más inteligentes y eficientes.
Entre los nuevos desarrollos se incluyen:
- Monitorización de procesos asistida por IA
- Retroalimentación de temperatura en tiempo real
- Optimización automática de parámetros de soldadura
- inspección de calidad mediante visión artificial
- Mantenimiento predictivo
- Emisores infrarrojos de bajo consumo energético
- trazabilidad de la producción digital
- Integración de la fabricación inteligente
Estas innovaciones mejorarán aún más la uniformidad de la producción al tiempo que reducirán los costes de fabricación.
La estanqueidad es uno de los requisitos de calidad más importantes para los cartuchos de filtro plisados modernos. La integridad de cada junta soldada afecta directamente al rendimiento de la filtración, la fiabilidad del producto y la confianza del cliente.
La tecnología de soldadura infrarroja sin contacto ha transformado la fabricación de cartuchos filtrantes al proporcionar un calentamiento más limpio, una distribución uniforme de la temperatura, una unión molecular más fuerte y una consistencia de producción significativamente mejorada. Combinada con tecnología avanzada de refrigeración por agua, sistemas de ensamblaje automatizados y un control de calidad integral, la soldadura infrarroja permite a los fabricantes producir cartuchos filtrantes de primera calidad capaces de cumplir con los exigentes estándares de las industrias de tratamiento de agua, farmacéutica, alimentaria y de bebidas, electrónica y química.
A medida que las aplicaciones de filtración exigen mayor rendimiento y fiabilidad, los fabricantes que inviertan en tecnología avanzada de soldadura infrarroja sin contacto estarán mejor posicionados para producir cartuchos de filtro herméticos con calidad constante, mayor vida útil y una satisfacción superior del cliente. Este innovador proceso de soldadura no solo mejora la eficiencia de la fabricación, sino que también contribuye a definir la próxima generación de productos de filtración de alto rendimiento.
