Cómo hacer cartuchos de filtro plisados de cápsula
puntos de vista : 4
autor : indrofiltermachine.com
tiempo de actualizacion : 2025-05-18 11:19:05
¿Cómo hacer cartuchos de filtro plisados en cápsula? Los cartuchos filtrantes plisados de cápsula son componentes esenciales para la filtración de precisión, ampliamente utilizados en las industrias farmacéutica, alimentaria, microelectrónica y de laboratorio. Su diseño compacto, alta eficiencia y practicidad los hacen ideales para aplicaciones de filtración de pequeños volúmenes donde la higiene y la integridad son cruciales. Este artículo le guiará a través de todo el proceso de fabricación de cartuchos filtrantes plisados de cápsula, centrándose en el uso de sistemas de automatización avanzados, especialmente equipos proporcionados por Shanghai INDRO, líder del sector en maquinaria de filtración.
Exploraremos cada paso clave en el proceso de fabricación, con un énfasis específico en la máquina de soldadura de tapas de filtro INDRO , la líneade máquinas de ensamblaje de cartuchos de filtro plisados INDRO y el sistema de soldadura de tapas de extremos de cartuchos de filtro infrarrojo INDRO , que juntos permiten una producción precisa, consistente y eficiente de cartuchos de filtro de cápsulas de alta calidad.
1. Entendiendo los cartuchos de filtro plisados de cápsula Antes de profundizar en el proceso de fabricación, es importante comprender la estructura y la función de los cartuchos filtrantes plisados. Estos filtros son unidades compactas que suelen incluir:
Una membrana plisada o un medio de profundidad
Núcleos de soporte internos y externos
Tapas de los extremos (normalmente termoplásticos como PP o PES)
Una cápsula integrada (con o sin opciones de ventilación/alivio de presión)
Estos cartuchos son esterilizables, desechables y listos para usar sin necesidad de carcasas de filtro, lo que los hace ideales para aplicaciones de alta pureza.

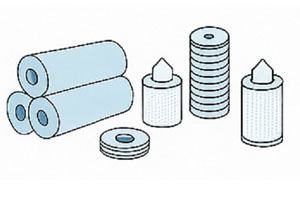

2. Preparación de la materia prima La primera etapa de la fabricación de cartuchos filtrantes plisados en cápsula implica una cuidadosa preparación de las materias primas. Los materiales clave incluyen:
Membrana de filtro : a menudo hecha de PES, PTFE, PVDF o nailon.
Capas de soporte : PP fundido por soplado o medio no tejido para sostener la membrana plisada.
Materiales de las tapas de los extremos y de la carcasa : fabricados con polipropileno virgen u otros polímeros compatibles.
Elementos de sellado : como juntas tóricas o materiales de soldadura térmica.
Todos los materiales deben cumplir estrictos estándares de calidad en cuanto a limpieza, compatibilidad química y rendimiento de filtración. 3. Plegado y corte de membranas La membrana filtrante se pliega para aumentar la superficie y maximizar el caudal y la capacidad de retención de suciedad.Este proceso se automatiza mediante máquinas plisadoras. La membrana y sus capas de soporte se combinan y se pliegan formando pliegues uniformes.
Tras el plisado, el material se corta en longitudes precisas, adecuadas para el tamaño de la cápsula. La automatización garantiza la precisión y minimiza el desperdicio de material.
4. Inserción y montaje del núcleo del filtro Una vez preparado el material plisado, se enrolla y se inserta en una estructura de núcleo interna. Este paso es crucial, ya queel núcleo proporciona resistencia mecánica y soporte.
La línea de ensamblaje de cartuchos filtrantes plisados INDROdesempeña un papel fundamental. Este sistema avanzado de alta velocidad automatiza:
Enrollado e inserción del medio plisado en el núcleo interno
Instalación de la jaula o cubierta exterior
Colocación correcta del cartucho para soldar
El uso de esta línea de máquinas garantiza una producción de alta velocidad con excelente consistencia, repetibilidad e integridad del producto. Los sistemas de control inteligente y los sensores de INDRO garantizan tolerancias estrictas y minimizan los errores humanos durante la fase de ensamblaje.

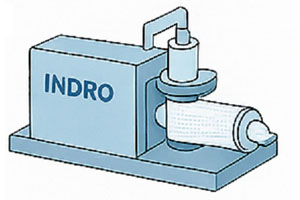

5. Soldadura de tapas de extremo Una de las etapas más críticas en la fabricación de cartuchos filtrantes plisados es la soldadura de las tapas. Estas no solo sellan el medio filtrante, sino que también proporcionan integridad estructural y permiten una correcta dirección del flujo y una correcta instalación.

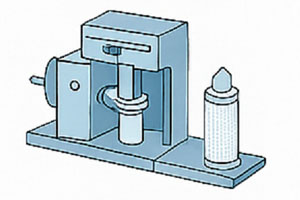

Los métodos tradicionales de soldadura a menudo provocan deformaciones o uniones desiguales, especialmente con termoplásticos.INDRO ha resuelto estosdesafíos con su máquina de soldadura de tapas de filtro INDRO de última generación. Características de la máquina soldadora de tapas de filtro INDRO
Soldadura térmica de precisión con controles de temperatura y tiempo ajustables
Distribución uniforme del calor para evitar la deformación de la tapa.
Operación totalmente automatizada, reduciendo la dependencia de la mano de obra.
Integración con sistemas ascendentes y descendentes en la línea de montaje
Utilizando este equipo, el filtro plisado se suelda de forma segura con las tapas superior e inferior, formando un sello a prueba de fugas que asegura la integridad de la filtración bajo alta presión.

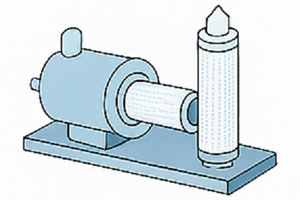

6. Soldadura de tapas de extremo por infrarrojos para un rendimiento superior Para cartuchos de filtro de cápsula de alta gama, el sistemade soldadura por infrarrojos INDRO para tapas de cartuchos de filtro ofrece una solución de vanguardia. La tecnología de soldadura por infrarrojos evita el contacto directo, eliminando así el riesgo de contaminación y proporcionando soldaduras más uniformes y precisas. Ventajas del sistema de soldadura por infrarrojos INDRO
Soldadura ultralimpia y sin contacto, ideal para aplicaciones farmacéuticas y biotecnológicas
Control superior del calor para membranas delicadas
Sistema de refrigeración por agua integrado para preservar las propiedades del medio filtrante
La retroalimentación de circuito cerrado garantiza una calidad de soldadura constante
El sistema es especialmente beneficioso cuando se trabaja con materiales de alto rendimiento como PTFE o cuando se requiere un estricto cumplimiento normativo.
Esto hace que el sistema de soldadura de tapas de extremos de cartuchos de filtro infrarrojos INDRO sea la opción preferida entre los fabricantes que buscan el más alto estándar en la producción de cartuchos de filtro plisados en cápsula.

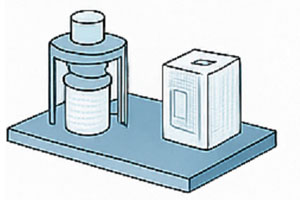

7. Ensamblaje de la cápsula Tras soldar el filtro plisado en una configuración de cápsula, se fijan la carcasa exterior y las interfaces de conexión. Esto puede incluir:
Accesorios de entrada y salida (por ejemplo, púas de manguera, abrazaderas sanitarias triples)
Puertos de ventilación o puertos de muestreo
Mecanismos de alivio de presión (si es necesario)
Esta etapa también incluye el sellado final y el marcado láser o etiquetado para la identificación del producto.
La línea de máquinas de ensamblaje de cartuchos de filtro plisados INDRO integra estos pasos con posicionamiento automatizado, sellado ultrasónico o térmico y marcado de código de barras o serialización opcional.

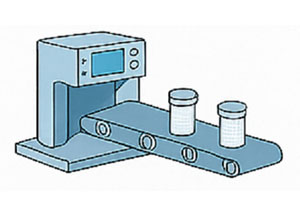

8. Pruebas de integridad y control de calidad Cada cartucho de filtro plisado en cápsula debe someterse a rigurosos controles de calidad antes de su lanzamiento. Las pruebas de integridad más comunes incluyen:
Prueba del punto de burbuja
Prueba de flujo de difusión
Prueba de flujo hacia adelante o caída de presión
Se pueden integrar equipos automatizados de prueba de integridad en la línea de ensamblaje de INDRO, lo que garantiza pruebas 100 % en línea sin interrumpir el flujo de producción. Otros controles de calidad incluyen la inspección visual, la medición dimensional y la evaluación de la integridad mecánica.
Todos los resultados se registran digitalmente para garantizar la trazabilidad y el cumplimiento de las normas ISO y GMP.
9. Limpieza, esterilización y envasado Dependiendo de la aplicación, los cartuchos filtrantes de cápsulas pueden someterse a procesos de limpieza o esterilización como:
Enjuague con agua ultrapura
Irradiación gamma
Simulación o validación de vapor in situ (SIP)

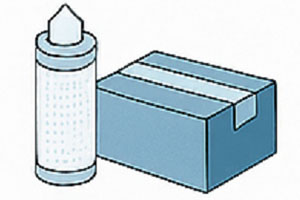

Tras la esterilización (si es necesario), los cartuchos se secan y se envasan en salas blancas mediante sistemas de envasado automatizados. Cada filtro se envasa individualmente en bolsas o sobres estériles con precinto de seguridad, con un etiquetado transparente que incluye el número de lote, la fecha de fabricación y las instrucciones de uso.
10. Inspección final y envío Una inspección visual final garantiza que las cápsulas estén libres de defectos, contaminantes o errores de etiquetado. Una vez aprobadas, se embalan según las especificaciones del cliente y se envían con certificados de calidad y documentación.
Los sistemas de seguimiento inteligente y compatibles con MES de INDRO permiten una trazabilidad completa desde la materia prima hasta el envío final.
Conclusión: Automatización para la excelencia en la fabricación de filtros La fabricación de cartuchos filtrantes plisados es un proceso de precisión que exige un alto grado de limpieza, repetibilidad y garantía de calidad. El uso de tecnología avanzada de automatización y soldadura, especialmente de un fabricante de confianza como Shanghai INDRO, mejora considerablemente la fiabilidad, la seguridad y la productividad del proceso.
Aprovechando:
Los fabricantes pueden satisfacer la creciente demanda mundial de filtros de cápsulas de alta calidad con confianza y eficiencia.
A medida que las industrias continúan exigiendo un mejor rendimiento de filtración, adoptar estas tecnologías ya no es una opción: es una necesidad para una fabricación competitiva.
